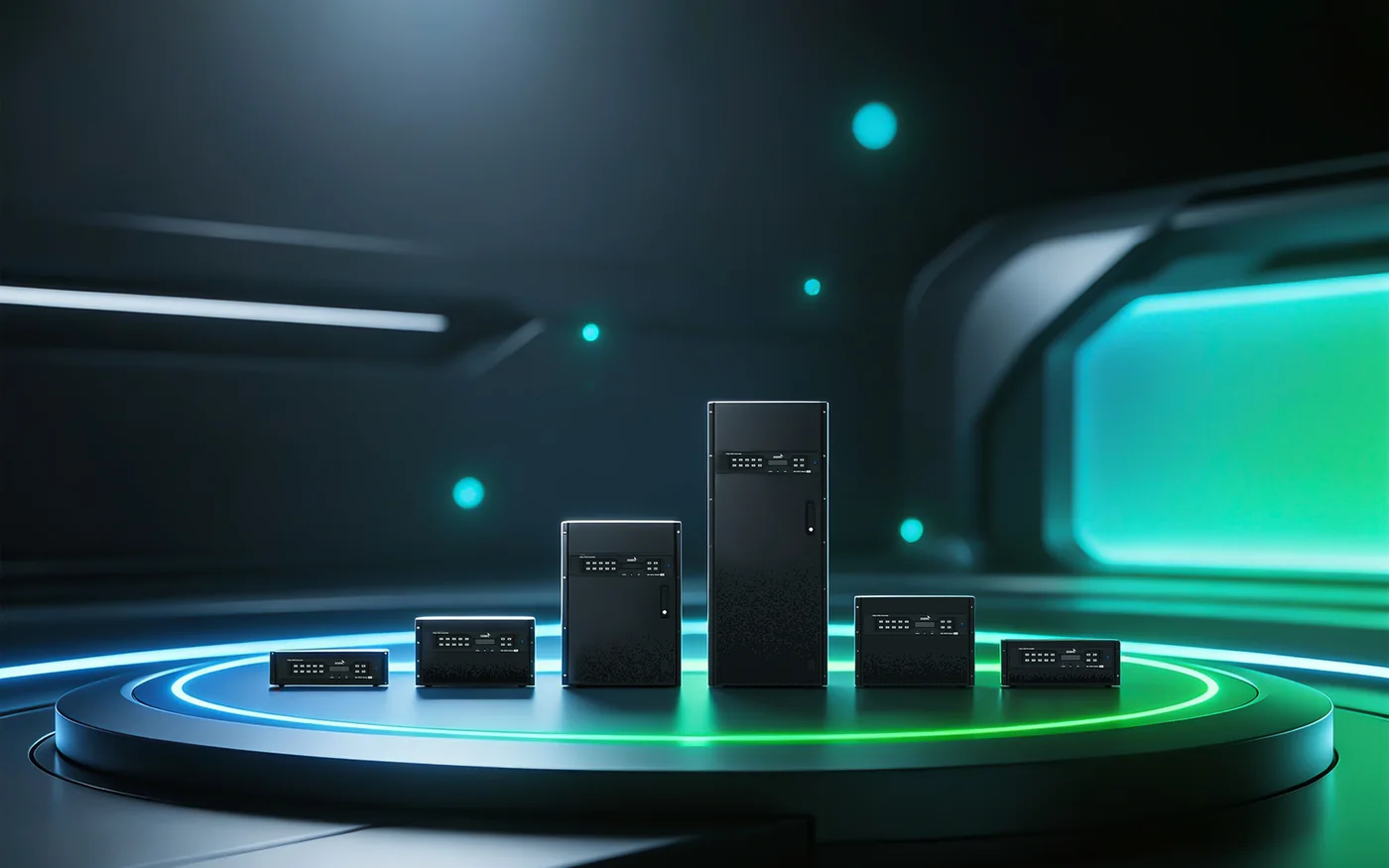

VWC2-Hpro 系列 · 智能拼接处理器 VWC2-Hpro
4K60 无损处理 · LED 二合一 · 一体化音频管控 · 多级热备
面向指挥调度场景的一体化智能拼接处理设备。原生支持 4K@60Hz 4:4:4 无损图像处理，搭载垂直同步算法；集成视频处理与 LED 发送输出二合一能力，无需外置发送卡；满足 7×24 小时不间断运行的显控项目需求。
4:4:4 满帧算法搭配画面垂直同步技术，4K@60Hz 信号无损处理，消除运动画面撕裂。
集成视频处理与 LED 发送输出，省去外置发送卡，设备端直接完成 LED 屏参调节。
随路音频切换、音量调节、多路混音，音视频预案联动，音画同步输出。
端口、板卡、控制卡、电源、整机多级热备份，故障自动切换无黑场，7×24 小时业务连续。
B/S 网页架构，多人分权限操作、操作实时同步；可联动矩阵、大屏电源、窗帘等第三方外设。
产品功能
- 超高清拼接开窗：无级缩放，上千组预案一键调用
- LED 大屏直驱输出，屏参配置与亮度调节
- 随路音频切换、多路混音、音视频预案联动
- 网页端信号本地预览，多用户分级权限管控
- 对接矩阵、大屏电源、窗帘等外设一体化联控
| 产品定位 | 面向指挥调度场景的一体化智能拼接处理器 |
|---|---|
| 图像处理 | 4K@60Hz，4:4:4 满帧算法，画面垂直同步，无级缩放，运动画面无撕裂 |
| LED 能力 | 视频处理 + LED 发送输出二合一，无需外置发送卡，支持 LED 屏参调节 |
| 音频能力 | 随路音频切换、音量调节、多路混音、音视频预案联动 |
| 可靠性 | 端口、板卡、控制卡、电源、整机多级热备份；故障自动切换无黑场，支持 7×24h 连续运行 |
| 管理方式 | B/S 网页架构，多用户分权限管控、信号本地预览、上千组场景预案调用，支持第三方外设联动 |
下载产品资料

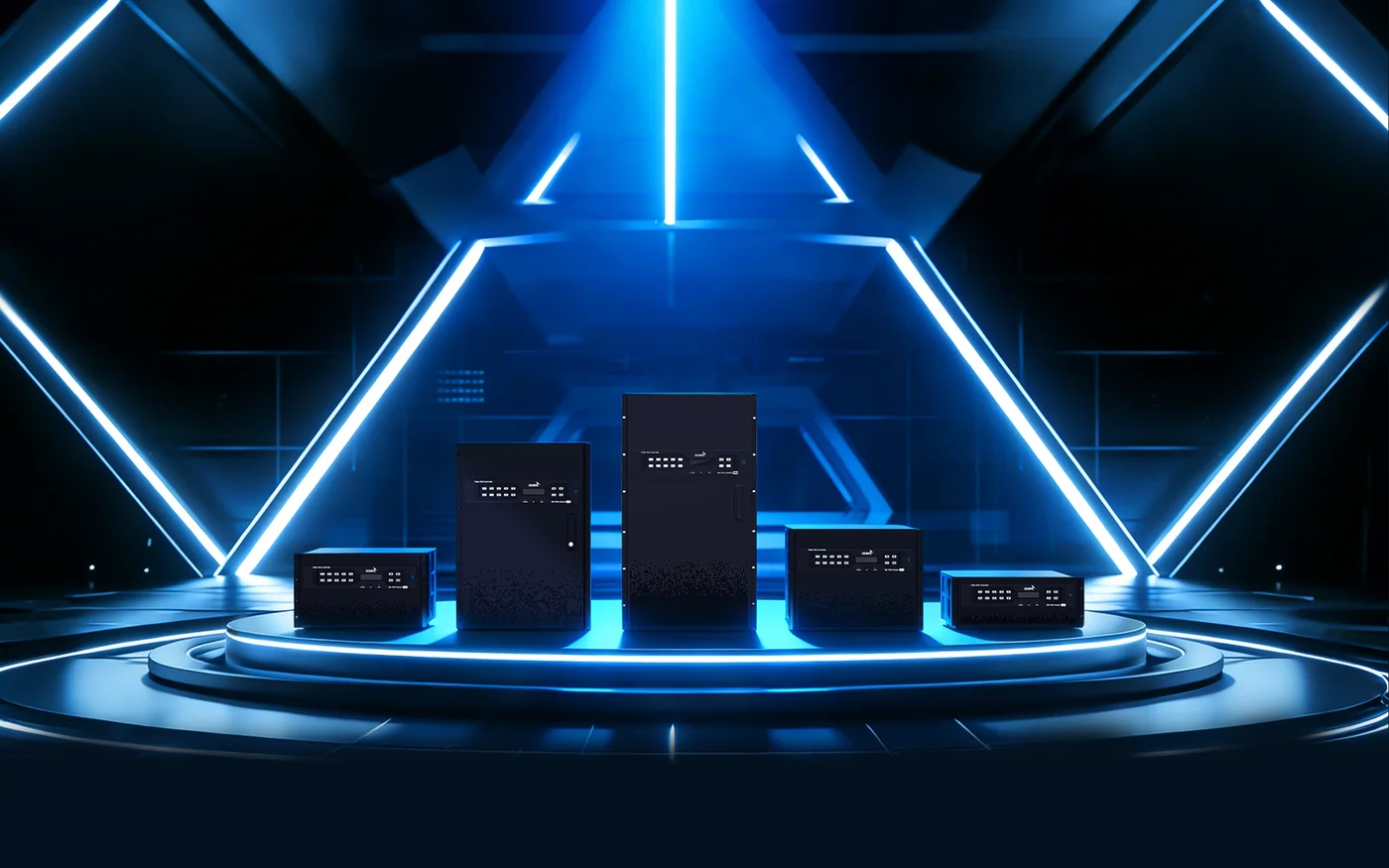

VWC2-Tpro 系列 · 智享拼接处理器 VWC2-Tpro
纯 FPGA 架构 · 10Gbps 单通道 · 16 路 4K 开窗 · 12bit HDR
面向专业级拼接显示场景的高性能拼接处理设备。纯 FPGA 无操作系统硬件架构，高带宽总线搭配模块化插卡设计，单通道 10Gbps 带宽，单屏最多支持 16 个 4K 信号同时开窗显示，适配信号数量多、画面布局复杂的显控项目。
单通道 10Gbps，单屏最多 16 路 4K 信号同时显示，开窗、漫游、叠加、跨屏布局灵活调度。
全链路 HDR 数据无损传输与处理，12bit 高色深，完整还原图像明暗细节与色彩表现力。
视频、矩阵、条幅、设备联控复合预案；手动、定时、激光笔三种调用方式，一键快速切换。
对外发送控制指令，实现矩阵切换、大屏开关机、窗帘升降等控制，指令可保存调用。
端口、板卡、控制卡、电源、整机热备份，实时监测硬件状态，故障自动切换无黑场。
随路音频切换、音量调节、多路混音、音视频预案联动、音频解嵌输出。
产品功能
- 多路信号开窗漫游叠加跨屏，单屏 16 个 4K 视窗
- 12bit HDR 图像处理，明暗与色彩细节优化
- 选配 LED 输出板卡直驱大屏，亮度色温可调
- 复合预案管理：手动 / 定时 / 激光笔多模式触发
- 网页 / APP 拖拽操控，信号实时预览
- 模块化板卡，IO 端口规模按需扩展
| 产品定位 | 海量信号智享拼接处理器，面向信号源多、布局复杂的专业拼接场景 |
|---|---|
| 硬件架构 | 纯 FPGA 硬件架构，无操作系统，低延迟，规避病毒、蓝屏风险；模块化插卡，IO 规模可扩展 |
| 信号带宽 | 单通道 10Gbps，可无压缩处理 4K@30Hz 信号；单屏最大支持 16 路 4K 信号同时开窗 |
| 画质能力 | 12bit HDR 全链路无损处理，画面细节色彩还原优秀 |
| LED 能力 | 选配 LED 输出板卡直驱 LED 大屏；支持亮度、色温调节，温湿度状态监控 |
| 音频能力 | 随路音频切换、音量调节、多路混音、音视频预案联动、音频解嵌输出 |
| 可靠性 | 端口、板卡、控制卡、电源、整机全链路热备份；故障自动切换，无黑场 |
| 管理方式 | 网页 / APP 可视化拖拽操控，信号实时预览；手动、定时、激光笔多模式预案调用，第三方外设联控 |
下载产品资料
VWC3-H 系列 · FPGA 堆叠架构拼接处理器 VWC3-H FLAGSHIP
第三代旗舰 · 4K60 无压缩 · 输入 120 路 / 输出 64 路
第三代旗舰级 FPGA 堆叠架构拼接处理器，面向超大规模高端显控项目。新一代 FPGA 堆叠交换架构支持输入输出槽位混插，单卡 8 路端口高聚合设计；三合一集成平台融合拼接处理、矩阵切换、LED 发送控制，适用于超大型指挥中心与高端国家级显控项目。
自研堆叠交换架构、并行信号传输，原生 4K@60Hz 4:4:4 无压缩处理，10bit 色彩深度。
业务槽位输入输出板卡任意混插，创新 8 路端口高聚合板卡提升端口密度与集成度。
单卡共享 16 图层，跨端口图层数量不衰减，图层按需分配，开窗布局更灵活。
集成设备管控、可视化信号预监、U 盘升级、信号回显等能力，简化系统配置。
拼接 + 矩阵 + LED 发送控制三合一，搭载 UniLic 系统卡直驱 LED 屏组，无需外置发送卡。
硬件全链路状态监控，关键部件支持热备份，保障大型系统 7×24 小时稳定运行。
产品功能
- 4K60 信号无损处理，开窗漫游叠加跨屏显示
- 最大 32 业务槽位，输入 120 路 / 输出 64 路矩阵调度
- UniLic 系统卡直驱 LED，屏参配置与屏幕管理
- IP 编解码接入网络 IPC 摄像机信号
- 可视化预监、信号回显、U 盘升级、预案一键调用
- 全链路状态监测，关键部件热备，第三方外设联动
| 产品定位 | 第三代旗舰 FPGA 堆叠架构拼接处理器，面向超大型高端指挥调度项目 |
|---|---|
| 硬件平台 | 自研第三代 FPGA 堆叠交换架构；业务槽位支持输入输出混插；单卡 8 路高聚合端口设计 |
| 图像处理 | 原生 4K@60Hz 4:4:4 无压缩处理，10bit 色彩深度，无损超高清画质 |
| 带载规模 | 最大 32 业务槽位，最高输入 120 路，输出 64 路 |
| 图层能力 | 支持单卡 16 图层跨端口共享，图层按需分配 |
| LED 能力 | 三合一集成平台（拼接 + 矩阵 + LED 发送控制），UniLic 系统卡直驱 LED 屏，省去外置发送卡 |
| 业务能力 | 大屏拼接开窗漫游、大规模矩阵切换、IP 网络摄像机接入；可视化预监、信号回显、U 盘升级、预案管理，多终端协同管控 |
| 可靠性 | 硬件全链路状态监控，关键部件热备份，保障 7×24 小时连续运行 |
下载产品资料
